Horizontální vyvrtávačky

Horizontální vyvrtávačka Škoda W 160 G / NCS
Rok výroby: 1978
Ovládání: CNC Mefi
Průměr vřetena: 160 mm
Kužel vřetena: M100
Horizontální pojezd: 1 600 mm
Svislý pojezd: 2 500 mm
Podélný pojezd: 6 000 mm
Max. výsuv pinoly : 1 250 mm
Rozměry základové desky: 8 000 x 5 500 mm
Otáčky vřetena v rozsahu: 2 – 800 ot./min
Posuvy v rozsahu: vrtání frézování :
0,5 – 1600 mm/min
0,5 – 3200 mm/min
Výkon vřetenového motoru: 55 kW

Horizontální vyvrtávačka Skoda W 160G

Horizontální vyvrtávačka s integrovaným stolem Škoda W 200 / HB, NC+SEA60
Rok výroby: 1986
Ovládání: dovybaveno na CNC Heidenhain tnc530
Průměr vřetena: 200 mm
Kužel vřetena: ISO60
Vodorovný pojezd vřetena: 2 000 mm
Výsuv pinoly: 1 600 mm
Vertikální pojezd: 5 250 mm
Podélný pojezd : 16 200 mm
Rozměr stolu SEA60 : 3 500 x 4 000 mm
Nosnost stolu : 60 t.
Otáčky vřetena v rozsahu : 2 – 630 ot./min
Posuvy v rozsahu: vrtání frézování :
1 – 3000 mm/min
1 – 6000 mm/min
Výkon vřetenového motoru: 77 kW

Horizontální vyvrtávačka Skoda W 200/HB

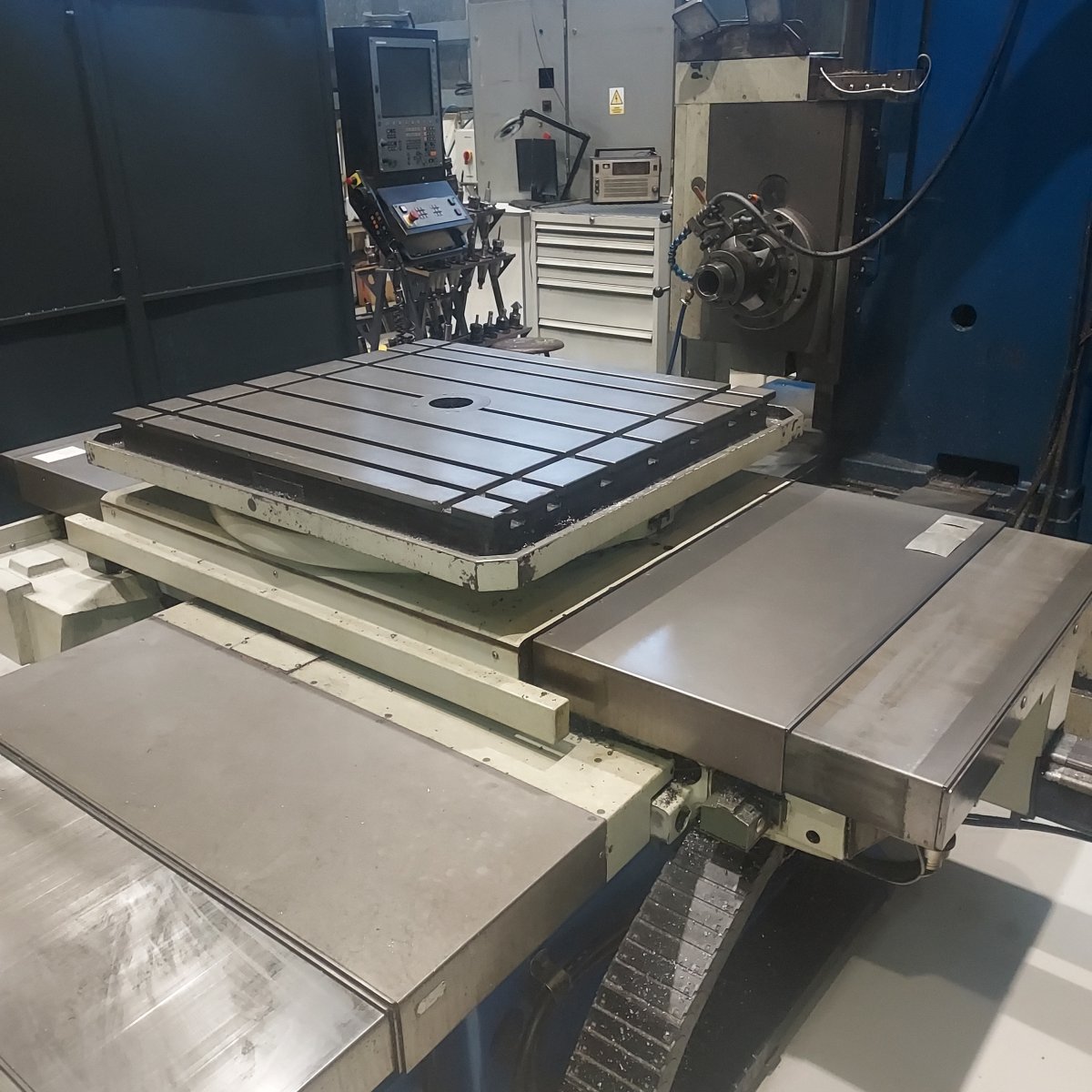

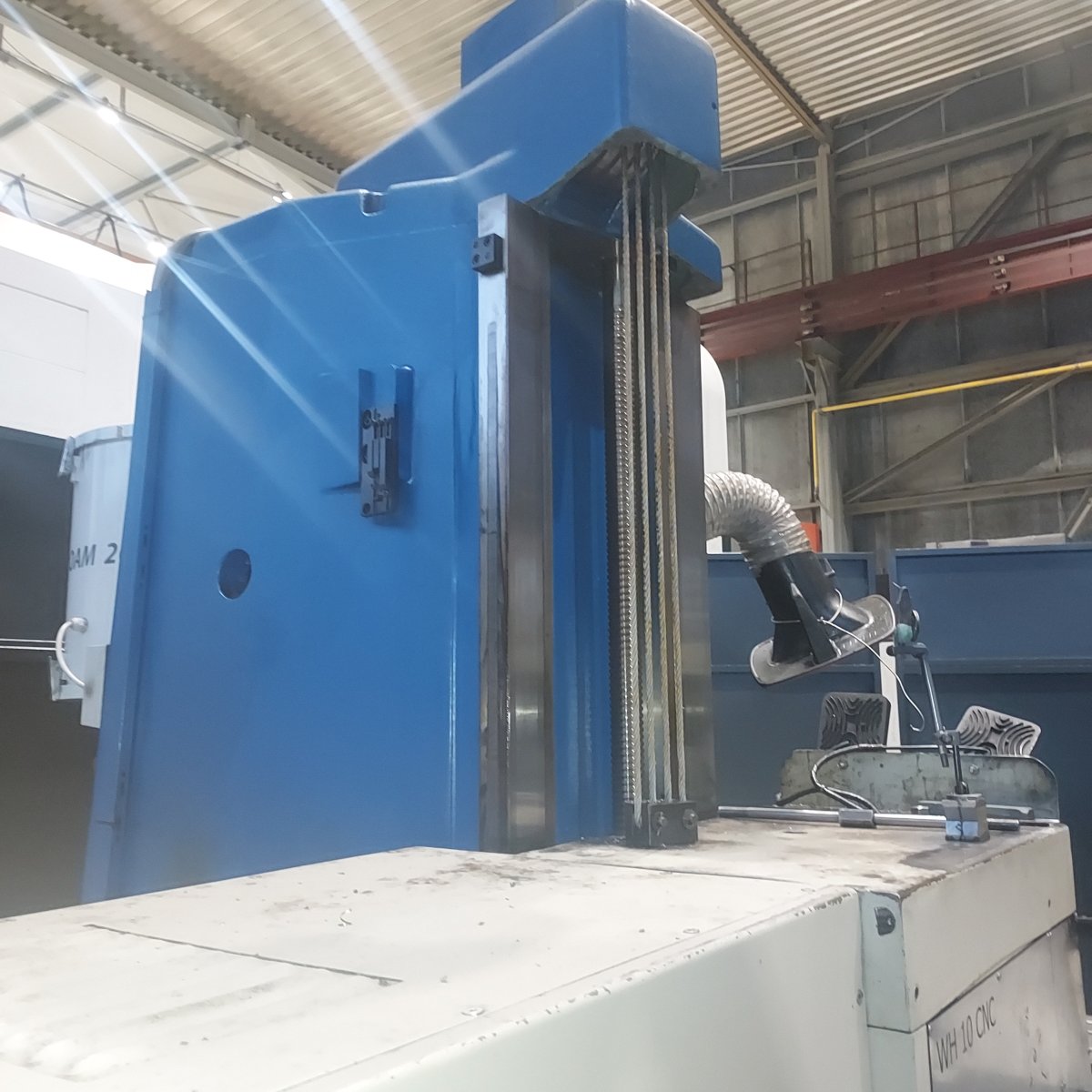

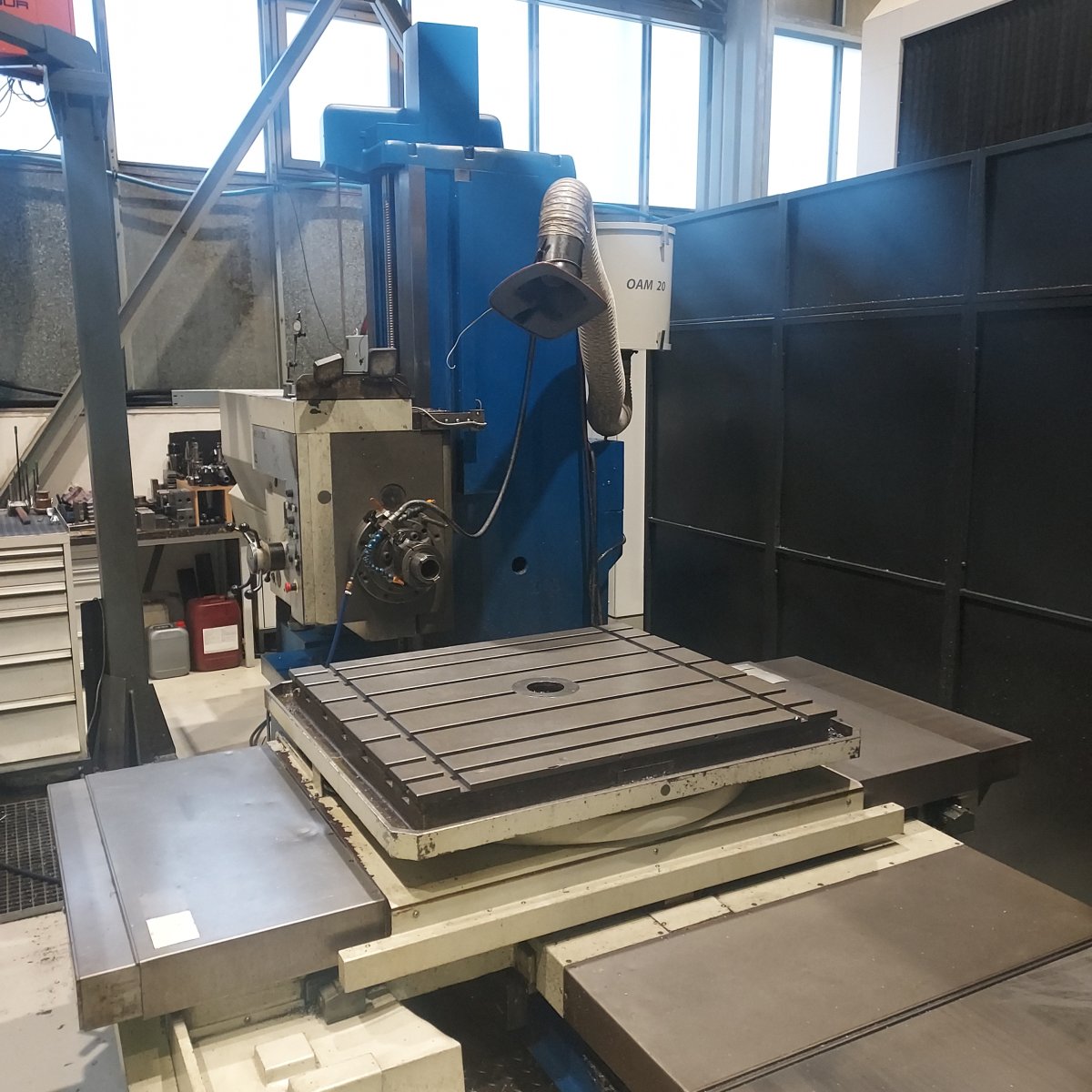

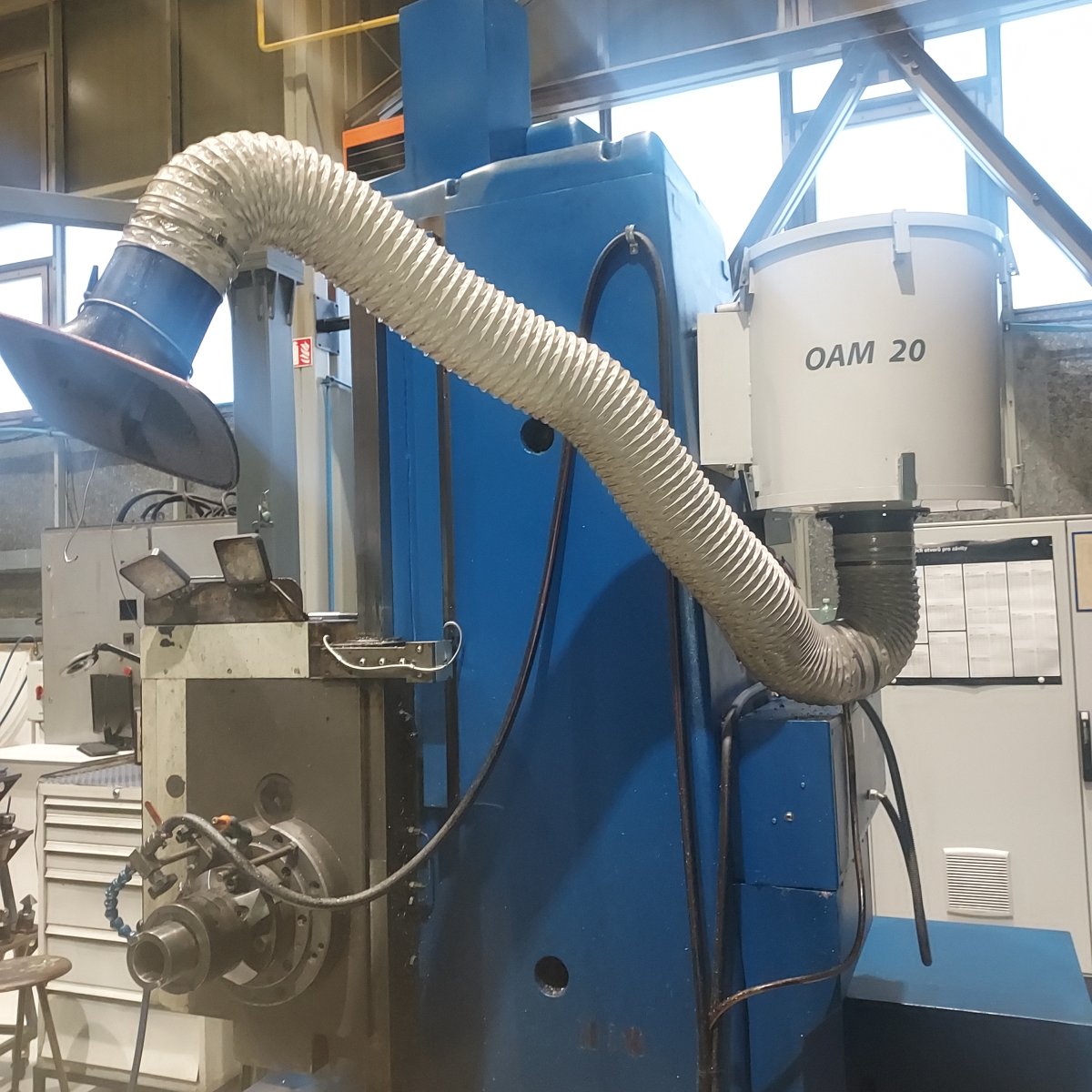

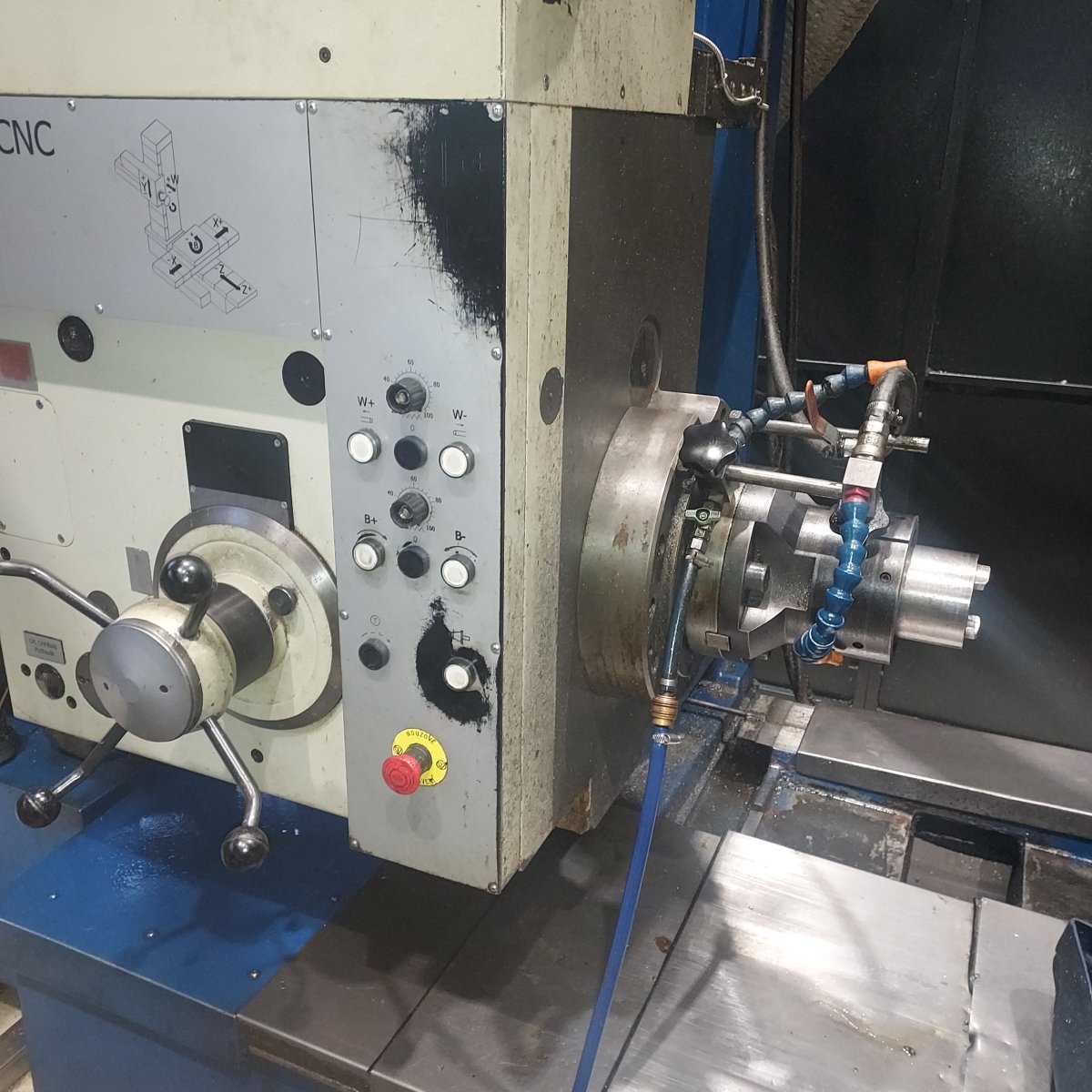

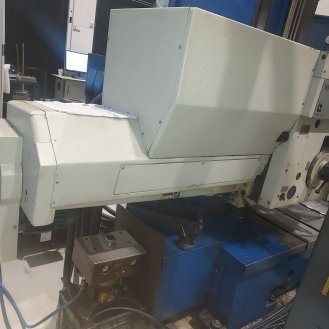

NC horizontální vyvrtávačka TOS WH 10

r.v. /retrofit : - / 2012

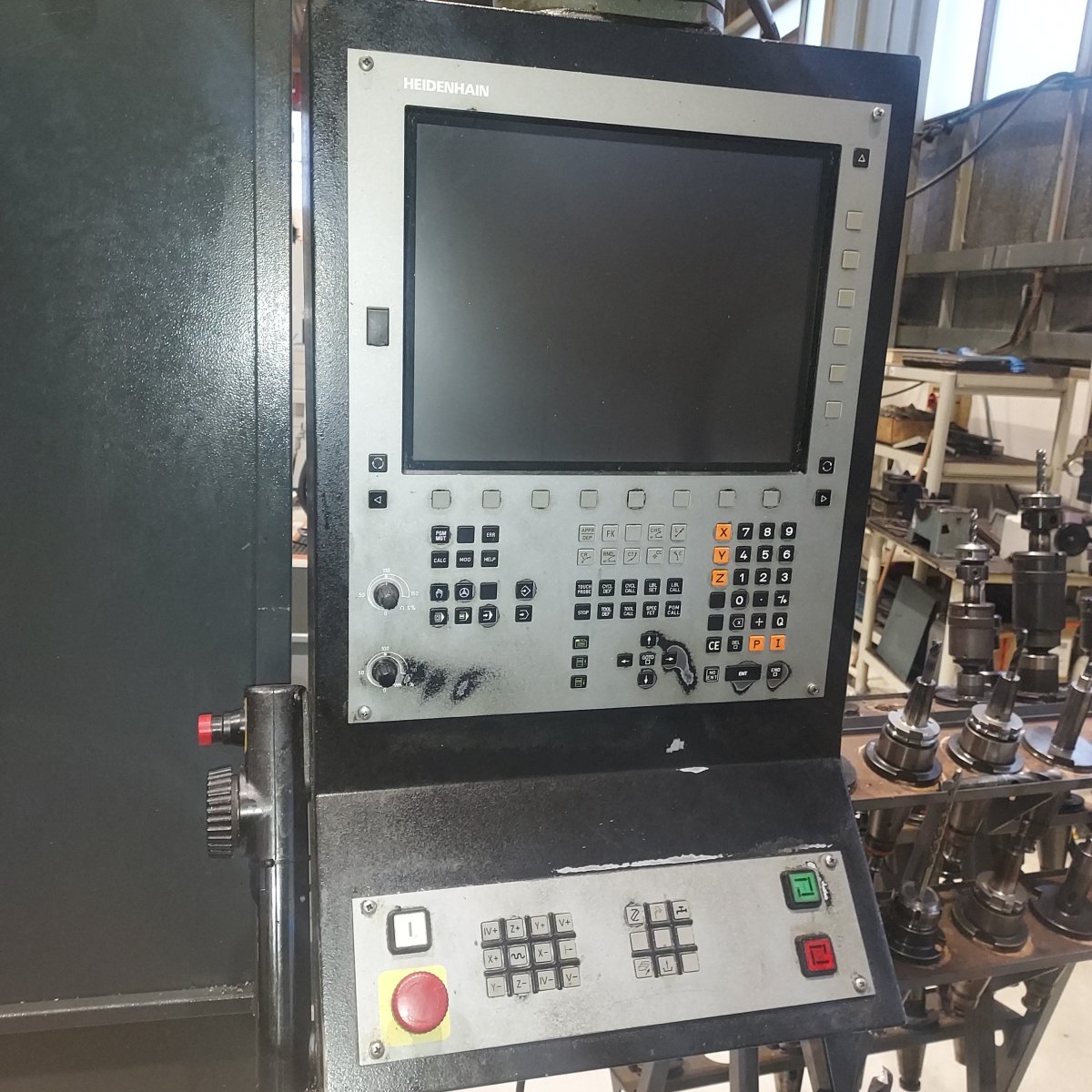

ř.s. : Heidenhain TNC320

Pojezd osy X ... 1250 mm

Pojezd osy Y ... 900 mm
Pojezd osy Z ... 1000 mm
Pojezd osy W ... 630 mm

Rychloposuv… 5000mm/min ( vzájemná kruhová interpolace os X,Z,Y)

Prac. posuvy.. 2-4000mm/min
Otáčky vřetene.. 16-1250ot/min (plynule volitelná v 7 stupních převodů)
Pracovní průměr vřetena 100 mm, upínání + brzda hydraulicky )

Kužel vřetene ... ISO 50
Upínací plocha stolu ... 1000x1120 mm
Největší zatížení stolu ... 30 kN
Výkon hlavního elektromotoru ... 20 kW při 2800 ot/min
Rozměry d x š x v ... 6130x3600x2750 mm
Hmotnost stroje ... 13400 kg

NC horizontální vyvrtávačka TOS WH 10
